◆ 采用Baytrail-D/I/M係列處理器；
◆ J1900\J1800\N2806\N2900；
◆ 1*DDR3 SODIMM 240 Socket；
◆ 5個RS-232，1個RS-485/RS-422(可選擇為6個RS232)；
◆ 板載光纖數字音頻輸出接口；；
◆ 支持觸摸屏（4wire 5wire 8wire）；
◆ 單輸入直流通電源，DC12V；
◆ 結構 170 x 170 mm；
規格:
|
處理器係統
|
CPU
|
支持Baytrail-I/D/M 係列處理器 (J1900\J1800\E3845)
|
|
CPU封裝
|
BGA
|
|
芯片組
|
支持Baytrail-I/D/M 係列處理器
|
|
Bioses
|
EFI Bioses
|
|
內存
|
技術架構
|
單通道DDR3L 1066/1333MHz
|
|
插槽
|
1*DDR3 SODIMM 240 Socket
|
|
視頻
|
圖形控製器
|
Intel HD Graphics
|
|
Dual LVDS和EDP
|
LVDS支持雙通道24位輸出,最高分辨率1920 x 1200 EDP最高支持分辨率為2560*1600（LVDS和EDP顯示隻能二選一）
|
|
VGA
|
VGA支持最大分辨率2048x1536
|
|
HDMI
|
HDMI支持最大分辨率 1920x1200
|
|
雙顯支持
|
LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或異步顯示
|
|

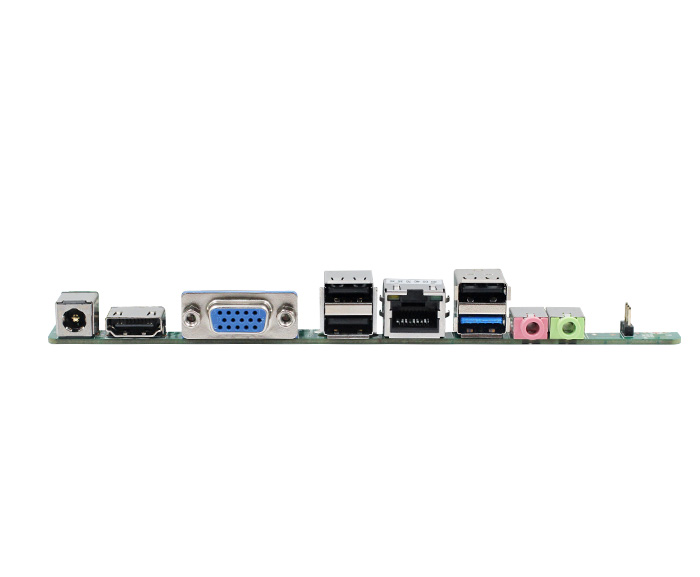

I/O背板
|
端口
|
1*DC 1*VGA 1*HDMI 2*LAN 2*USB 1*LINE OUT 1*MIC 1*SPDIF
|
|
網絡
|
控製器
|
1個RTL8111E-V千兆網卡，RJ45接口(可選擇2個網卡，後置USB為2個）
|
|
音頻
|
控製器
|
瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)
|
|
Super I/O
|
控製器
|
NCT6106D
|
|
硬件監控
|
看門狗定時器
|
0-255秒,提供看門狗例程
|
|
Cooler
|
鋁質有風扇散熱器(可用無風扇)
|
|
輸入/輸出接口
|
USB
|
5*USB2.0, 1*USB3.0最大支持+5V/1A(當觸摸屏可用時USB57插針隻有一組可用,USB2.0為4個）
|
|
串口
|
4個RS-232, 2個RS422/485（可選擇為6個RS232或者5個RS232和1個RS422/RS485)，RS485支持自動流向控製
|
|
PS/2
|
1*PS/2插針接口(支持PS/2鍵盤鼠標)
|
|
觸摸屏
|
支持觸摸屏（4wire 5wire 8wire 當觸摸屏可用時USB57插針隻有一組可用）
|
|
GPIO
|
8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平
|
|
擴展總線
|
Mini-PCle
|
1個Mini-PCIe插槽,支持PCIe和USB設備
|
|
存儲
|
SATA
|
1個標準SATAII接口, 最大傳輸速率3Gb/s
|
|
M-SATA
|
1個 M-SATA Scoket,支持SANDISK協議，最大傳輸速率 3gb/s
|
|
電源
|
電源類型
|
單輸入直流DC 12V供電
|
|
工作環境
|
工作溫度
|
-20℃ ~ +60℃
|
|
存儲溫度
|
-40℃ ~ +85℃
|
|
工作濕度
|
0% ~ 90%相對濕度, 無凝露
|
|
存儲濕度
|
0% ~ 90%相對濕度, 無凝露
|
|
係統支持
|
|
Windows7 Windows10 Linux androids
|
|
外觀尺寸
|
尺寸
|
170 x 170 mm
|
|
重量
|
0.5KG
|
|
認證
|
|
CE,ROHS,FCC
|
尺寸:
訂購信息:
|
型號
|
描述
|
CPU可選
|
|
TOP19C-J1900
|
集成賽揚Baytrail-D/I/M J1900
四核2.0Ghz up to2.4Ghz
|
J1900,N2900(四核）
|
|
TOP19C-N2806
|
集成賽揚Baytrail-D/I/M N2806 雙核1.6Ghz up to2.0Ghz，
|
J1800,N2806（雙核）
|
